对于新手来说

入门穿越机的第一道门槛是“买什么”

上周大疆图传系统的发布给出了一个解决方案

解决了这个问题，新手会遇到第二道门槛“怎么装”

今天，我就来手把手教大家怎么组装一架穿越机

本期视频仅以这套套装为例来进行演示，因此在组装步骤和细节上可能会存在一些不同

这是一套穿越机需要的全部配件

除了大疆图传套装里的遥控器、眼镜、图传天空端

我还配齐了大疆推荐列表里的电机、飞塔、机架和桨叶

此外你还需要准备以下工具

电烙铁套装、螺丝刀（包括m1.5、2.0、2.5的内六角螺丝头）、钳子、3m胶、醋酸胶布

这些工具在淘宝搜关键词就能找到，最低几十元就能配齐

所有配件和工具准备好后，我们就可以开始安装了

安装大致可以分为 7 部分

• 把图传天空端装在上盖

打开机架包装，可以看到独立包装好的碳纤板、螺丝、3d打印件

在红色的Y形3d打印件里塞进图传的2根天线

然后把3d打印件在用2颗螺丝固定在上盖上

用3m胶把图传模块粘在顶板上，并用包装里的扎带固定好

拆下摄像头上自带的4颗螺丝，然后用这4颗螺丝把摄像头固定在2片3d打印件上

再把图传天线接在图传模块上，这样就完成了上盖的组装

• 组装机臂

取出剩下的机架碳纤板

其中一块夹板上有2个小孔，对应底板有小洞镂空的一侧

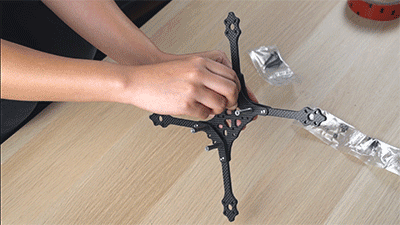

把机臂用底板和夹板固定起来，再装上4个铝柱

• 装电机

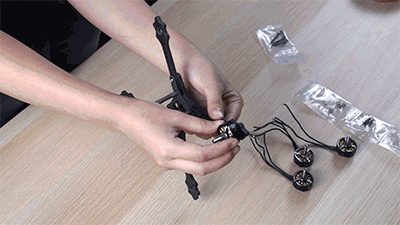

用4颗螺丝把单个电机装在机架上

让电线朝向机臂的方向

拧螺丝的时候，不要先把单个螺丝拧死，要把四个螺丝都轻轻拧上了以后，再逐一拧紧

确保拧紧即可，不要继续用力，以免螺丝滑丝

依次装好4颗电机

• 装飞塔

打开包装取出所有部件

先用螺丝把隔离柱、软垫和电调安装在底板上

稍后在下一步完成后再装飞控

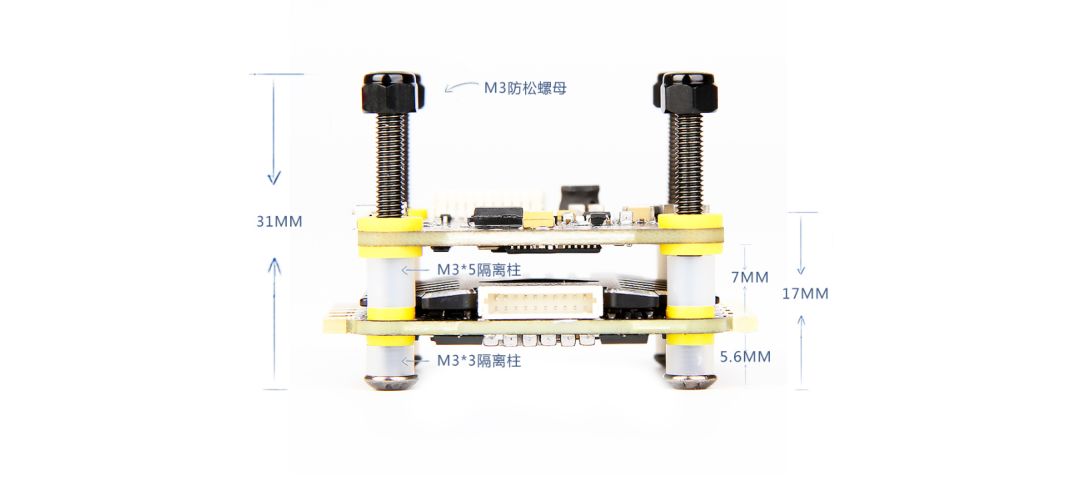

完整的安装方式如图

• 电烙铁焊接

把电机电线修剪到合适的长度

剥掉电线前端的一小段皮，用手把露出的电线拧成一股

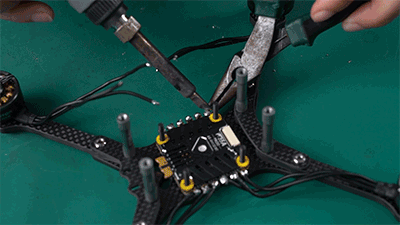

打开电烙铁，分别上锡，把电线依次焊接在电调板上

然后把电源线和电容焊在焊点上

注意电源线红色对应正极、黑色对应负极，电容上有条纹的一侧对应负级

如果用的是可调温度的电烙铁，可以用300℃焊电机线，用400℃焊电源线

注意不要碰到电烙铁前端的金属部分，防止被高温烫伤

另外焊接的时候不要把相邻的两个焊点焊在一起，防止短路

• 完成组装

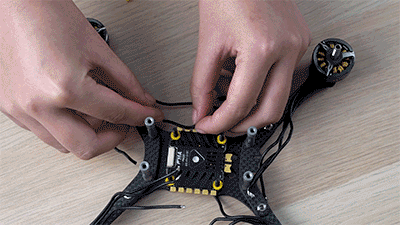

按如上示意图装上飞控板，并用螺帽固定

用短排线连接电调板和飞控板，用长排线连接飞控板和图传

把装着摄像头的3d打印件装在机头方向的铝柱上

用4颗螺丝把顶板装在铝柱上

最后用醋酸胶布在机臂上缠几圈，固定好电机线

• 装螺旋桨

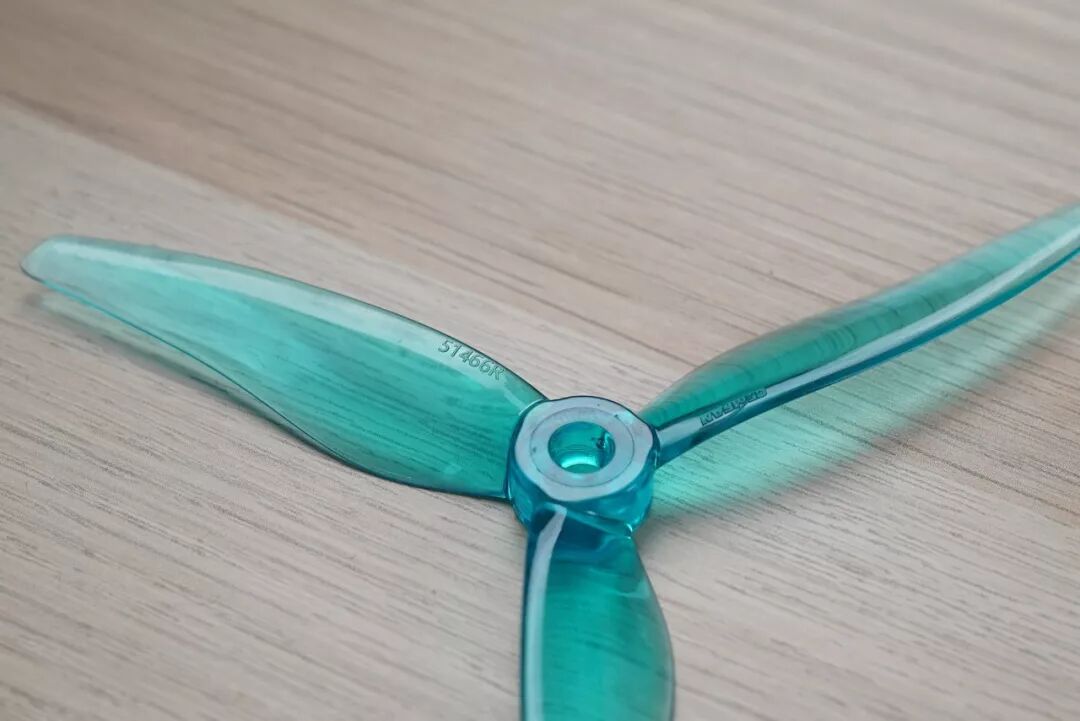

把标示后缀带“R”字母的桨叶装在左后、右前方电机

另两桨叶装左前和右后方电机

为了保证安全，在后续调试前务必拆下螺旋桨

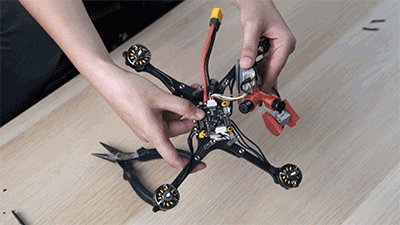

这样，我们就完成了整架穿越机的组装

这个套装由于集成度更高，穿越机的组装被大大简化了

由于图传和飞控之间的焊接简化成了排线的接线，还减少了装机过程中我个人最头痛的焊接部分

就算是零基础新手，只要稍加尝试，也能轻松装出一架穿越机

如果你一直对穿越机感兴趣的话，不妨现在就考虑入手吧

如果你也对穿越机感兴趣的话，欢迎加微信Heydrones_club，加入穿越机交流群，和我们一起讨论哦！

更多详细内容都在视频里了

喜欢我的视频欢迎留言点赞哦

.....................................................................
